YD-3 高溫粘結(jié)膠
高溫粘接膠使用說(shuō)明
一、成分
Al2O3:10% SiO2:40%
MgO:1% H2O:19%
Na2SiO3:30%
二、特點(diǎn)：
·較高的耐火度（可耐1100℃高溫度），較強(qiáng)的粘接性能；
·防水、不燃，無(wú)毒、無(wú)味，是環(huán)保型防火專用粘接劑；
·燃燒性能達(dá)到A1級(jí)，材料產(chǎn)煙毒性達(dá)到安全級(jí)(ZA2)；
·可粘接硅酸鋁棉、巖棉、珍珠巖防火板、蛭石防火板、全屬、木材；
三、環(huán)境要求
·使用溫度：在10℃以上；
·空氣溫度：在80℃以下；
·宜在空氣流過(guò)環(huán)境下生產(chǎn)。
四、使用要求
·用膠量：300-360克/m2。
·固化劑用量：固化劑加入量為膠液重量的5-16%，用戶根據(jù)室溫高低及粘接材料的吸水性適當(dāng)調(diào)整；

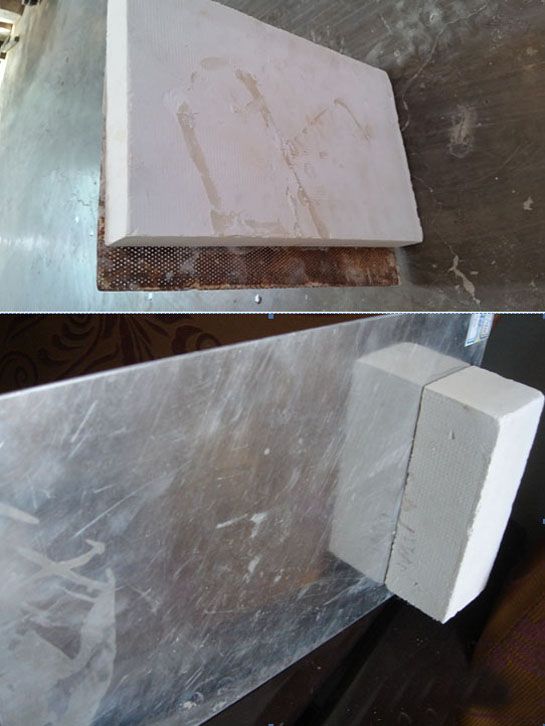

·刮膠前應(yīng)將鋼板表面清潔干凈，達(dá)到無(wú)塵、無(wú)油污、進(jìn)行磷化處理較好；
·膠與固化劑攪拌均勻后刮開(kāi)，放置硅酸鋁棉、巖棉、珍珠巖防火板、蛭石防火板等填充材料，合門后必須在20分種內(nèi)進(jìn)行冷壓，冷壓的環(huán)境溫度在16℃以上3-6小時(shí)初步凝結(jié)，24小時(shí)初步干燥；一般冷壓后可以實(shí)施熱壓，熱壓的溫度宜在110℃-130℃壓40分鐘左右，且應(yīng)緩慢升溫；
上述給出的凝結(jié)時(shí)間并不是膠層達(dá)到較高強(qiáng)度的固化時(shí)間，這時(shí)可以卸載移動(dòng)進(jìn)行下步工序，盡量保持空氣流通，不要讓膠層受力，隨時(shí)間延長(zhǎng)膠層強(qiáng)度更高；
五、如果門體需進(jìn)行噴塑或烤漆作業(yè)，應(yīng)與我公司特殊購(gòu)膠。該膠不使用固化劑，粘接后通風(fēng)冷壓24小時(shí)，盡量使膠層干燥，再熱壓40分鐘(130℃-250℃、緩慢升溫)，讓膠層充分固化。
六、高溫粘結(jié)膠的使用要點(diǎn)：像使用水泥砂漿砌墻一樣，不同之處：水泥砂漿需要水分的養(yǎng)護(hù)達(dá)到高強(qiáng)度而高溫粘結(jié)膠則需要干燥流通的空氣養(yǎng)護(hù)才達(dá)到高強(qiáng)度。
高溫膠使用方法:

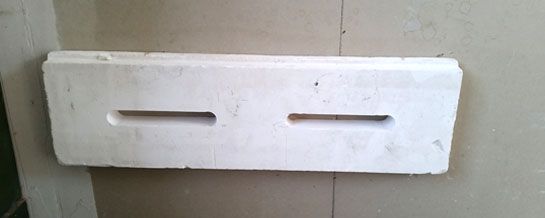

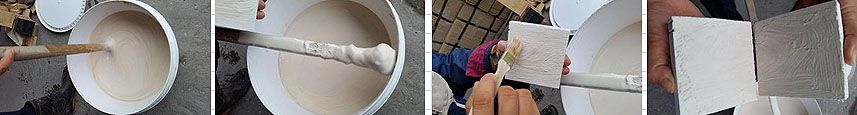

1.用布將硅酸鈣板的表面搽干凈。2.膠打開(kāi)蓋后靜置一會(huì)。3.上層膠比較稀，現(xiàn)在表面刷上薄薄的一層。
4.把底部的較厚的膠攪拌均勻。5. 在剛才刷過(guò)的表面再刷一層比較厚一點(diǎn)。

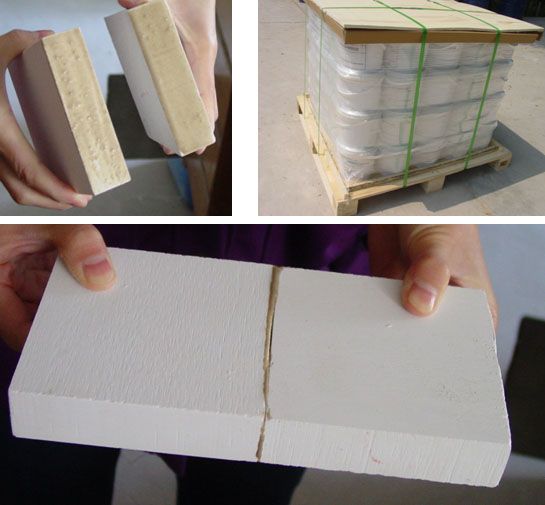

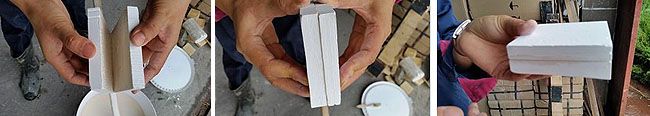

6. 兩面都涂好后，擠壓在一起，自然干燥12小時(shí)，或者70--100度干燥2小時(shí)使其硬化。

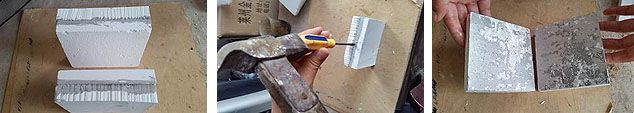

7.700C 燒3個(gè)小時(shí)后的強(qiáng)度，用錘子可以鑿開(kāi)，具體粘接強(qiáng)度沒(méi)有測(cè)試數(shù)據(jù)。
YD-3 高溫粘結(jié)膠 本文被閱讀 6308 次
